安裝前準備工作
1. 工具與材料清單
需準備M12螺栓套裝（含防松墊片）、水平儀、萬用表、絕緣膠帶、電纜扎帶等工具。根據現場情況準備防水接線盒（防護等級需達IP65）及阻燃電纜（建議選用YCW型3×1.5mm2規格）。
2. 現場勘察要點
確定輸送機架體結構，選擇距離驅動滾筒15-20米處作為安裝位置（避免物料沖擊區）
檢查安裝面平整度，不平整度需≤2mm/m2
確認傳感器動作角度可調范圍（GEJ30標準為20°-45°可調）

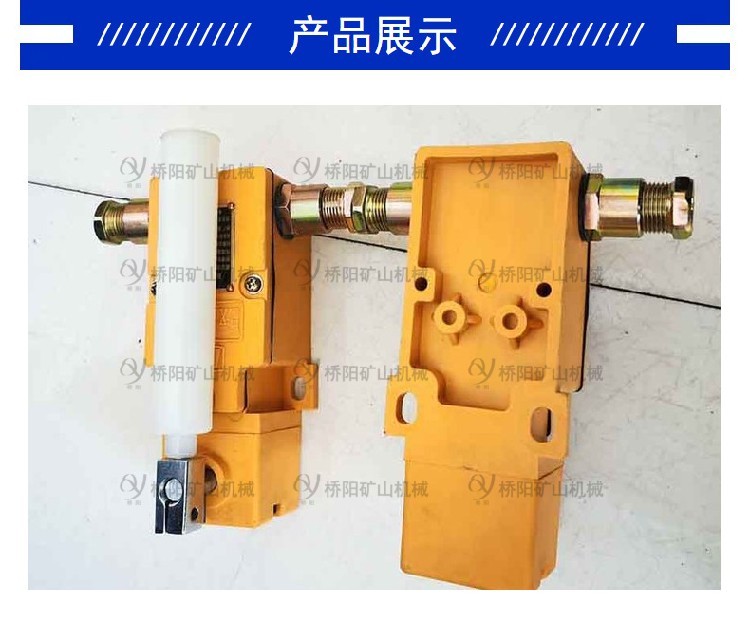

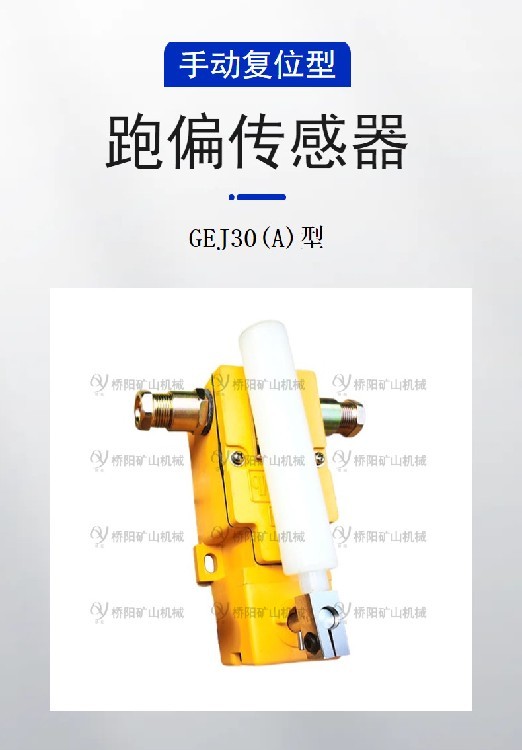

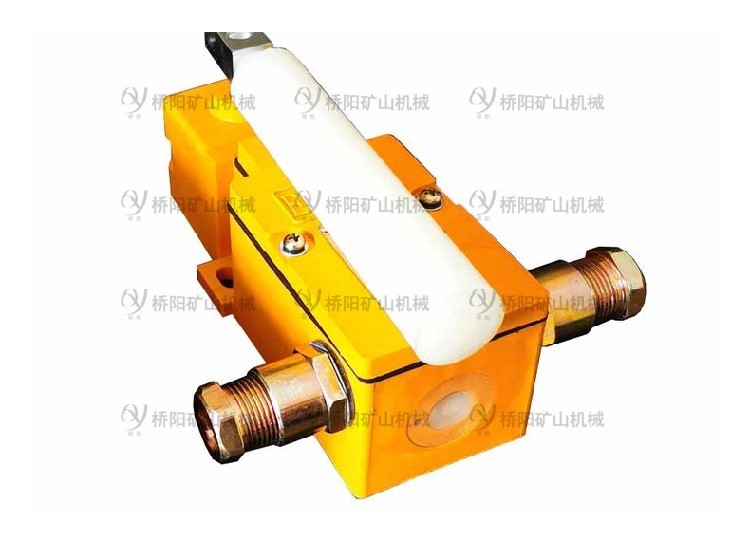

手動跑偏傳感器
動作角度：30±3° 3.2
觸桿的動作力：20N～100N 3.3
復位角度：15±5° 3.4
觸桿的極限角度：≥70° 3.5
輸出接點：一對常開
注意：進行接線時，接線腔內不得有散亂的導線及放置其它雜物。
注意：各設備接線完后，應檢查連線是否正確，有無漏接和短路現象。

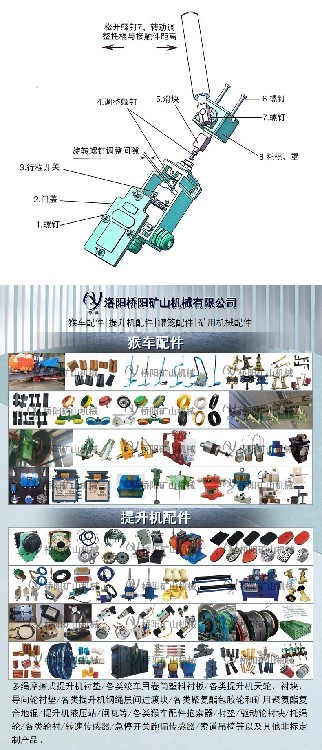

托棍角度調整方法調整托棍角度說明
1、松開螺釘1和6，取下門蓋2、托棍和罩8，拉出滑塊5，松開調整螺釘4（逆時針方向角度變小，順時針方向角度變大），調整后安裝托棍和罩8，擺動托棍
是否滿足需要的角度，反復多次才能調整到佳擺動角度，調整后鎖緊調整螺釘4上的螺母。
2、松開螺釘7，轉動—調整托棍與接觸件距離，調整后鎖緊螺釘7。
3、蓋上門蓋2，鎖緊螺釘1。

維護保養要點
1. 日常巡檢內容
每周檢查立輥轉動靈活性（徑向擺動量≤0.5mm）
每月測量觸點接觸電阻（應＜50mΩ）
每季度校準動作角度偏差
安全注意事項
1. 嚴禁在皮帶運行狀態下進行機械調整
2. 檢修時執行"停電-閉鎖-掛牌"程序
3. 防爆型號（GEJ30-Ex）安裝需符合GB3836.1-2010標準

跑偏傳感器使用于經檢驗合格的電路中。
b、使用時其電壓和電流不超過銘牌上的電壓、電流值。
c、維修時不得改變電路和電路有關的元器件的電氣參數和規格型號。
d、用戶安裝跑偏傳感器之前,轉動托輥,用萬用表檢測行程開關接點動作是否正常。
e、用戶需根據輸送機的機型，參照本跑偏傳感器安裝尺寸，自行配置安裝底腳或安裝板。底腳和安裝板的孔以長孔為宜，以便根據需要調整膠帶與托輥之間的距離，跑偏傳感器托掍軸與膠帶邊距離為10mm。

跑偏傳感器的工作原理通?；诠怆?、機械接觸或電磁等技術感應器，具體選擇取決于應用場景和需求。在輸送帶系統中，跑偏傳感器常見于設備的兩側，當輸送帶發生側向偏移超過設定閾值時，傳感器會觸發報警或停機信號。 這種傳感器的優勢在于能夠提高設備運行的穩定性，減少因跑偏導致的磨損、故障和生產中斷，廣泛應用于煤礦、物流、制造等行業。 例如
