當前位置：首頁 > 深圳市三佛科技有限公司 > 供應產品 > 3783AL隔離10W/SOP7適配器電源IC

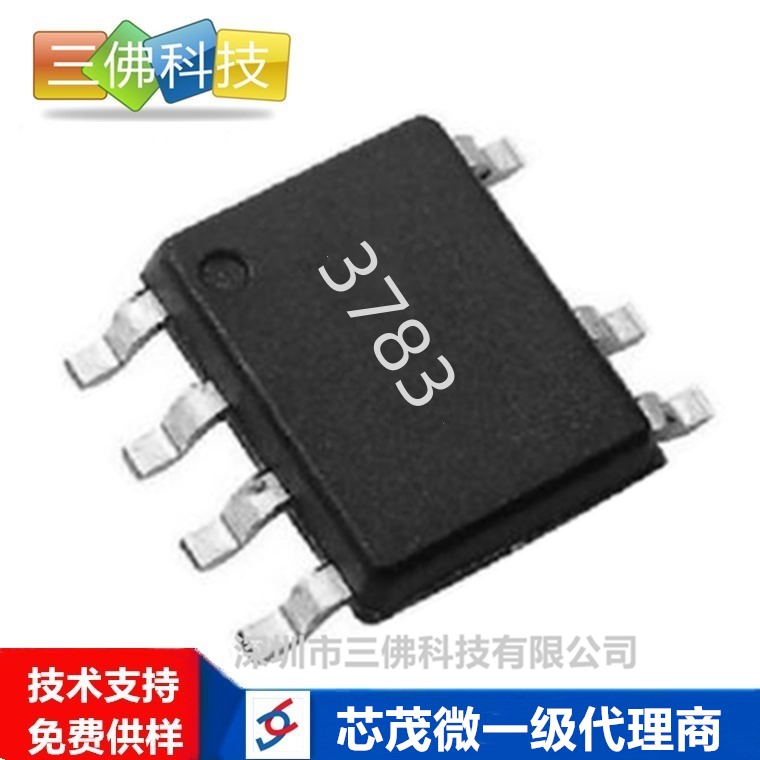

3783AL隔離10W/SOP7適配器電源IC

更新時間：2025-09-03 [舉報]
深圳市三佛科技有限公司供應3783AL隔離10W/SOP7適配器電源IC，原裝現貨
芯茂微代理商

3783AL--- 10W   SOP7
3783AS--15W  SOP7
3783BL--15W  SOP7


3783AL隔離10W/SOP7適配器電源IC應用：適配器、充電器，LED 驅動電源，線性電源和 RCC 開關電源升級換代，其它輔助電源。

3783AL隔離10W/SOP7適配器電源IC產品介紹：
3783 是一款高度集成的隔離型適配器和充電器的自供電 PSR 控制芯片，外圍設計簡單。3783 固定原邊峰值電流，通過變壓器原副邊匝比來設置輸出恒流點；通過設定一個 FB 電阻來設置輸出恒壓點。為了實現系統成本的非常簡化，3783 內置啟動電路，外圍不需要啟動電阻，內置 FB 下偏電阻，固定峰值電流來實現取消限流電阻；采用自供電的方式來取消輔助繞組 VCC 供電二極管。3783 為了優化輸出電流的一致性，內置輸入線電壓補償功能；為了節約外圍的線材，3783 采用了固定輸出線纜補償?shù)姆绞竭M(jìn)行輸出電壓補償。
3783 集成了多種的保護功能，包括 VCC 鉗位/欠壓保護，輸出短路保護，過溫保護。3783 采用 SOP7L 封裝


3783AL隔離10W/SOP7適配器電源IC產品特點：
集成 BJT，適用于 15W 以下隔離方案
自供電，優化系統成本
待機功耗 75mW
磚利的電流驅動，降低溫升
內置 FB 下偏電阻
內置的固定峰值電流，恒流精度高
輸出線損補償技術
輸出短路保護功能
VCC 欠壓保護功能
過溫保護。



PCB 設計
在設計 3783 PCB 時，需要遵循以下指南：
芯片 GND：
芯片 GND 與變壓器連接端，走線要盡量短；
VCC 旁路電容：
VCC的旁路電容需要緊靠芯片 VCC和 GND 引腳；
FB 引腳：
接到 FB 的分壓電阻靠近 FB 引腳，且節點要
遠離變壓器原邊繞組的動點；
功率環路的面積：
減小功率環路的面積，如變壓器原邊繞組、功率
管、母線電容的環路面積，以及變壓器副邊繞組、
整流二極管、輸出電容的環路面積，以減小 EMI
輻射。



售后服務：公司免費提供樣品，并提供產品運用的技術上支持。
阿里店鋪：阿里 “供應商 ”搜索 ，深圳市三佛科技有限公司，咨詢客服購買。


其他產品推薦：LP2801，LP2801A，LP2801B，LP2801C，LP2801D ，LP3669，LP3669CS，LP3669FS，LP3669CSD，LP3669FSD，LP3669A ，LP3669B，LP3669C,LP3669D,LP3669E,LP3669F，LP3710，LP8773，LP8773S，LP2178,LP2179 ，LP2601， LP3716CD ，LP3718S ，LP3718AS ,LP3718BS ,LP3718CA,LP3718CD，LP3724D ，LP8773H， LP9901， LP35117A ，LP35102 ，LP35118， LP35116P， LP10R100S， LP15R100S ，LP3588BS ，LP3588CS ，LP3578CS ，LP15R060S， LP05R045T， LP20R045S， LP15R045S， LP3568A， LP3568B， LP3568C， LP3568AD， LP9952A， LP8773H， LP3714C， LP3715C， LP3715CL， LP3715CD， LP3716C， LP3667AH， LP3667B， LP3773AH， LP3773CH ， LP3515， LP3520，LP3773A  ，LP3773C， LP3773CA， LP3773D ，LP3783A， LP3783B， LP3783BM  ，LP2179B，LP3769BS，LP2188A，LP3568AG，LP2702A，LP9901F，LP9901，LP9955A/B，LP9956，LP9953，LP9952，LP10R060N，LP10R060S，LP15R060SD，LP3588CS，LP3588BS，LP15R100N，LP15R100S，LP20R100S，LP35102，LP35102，LP35117A，LP8728A/B，LP8728C/D，LP8778B，LP8776C，LP8776A，LP8775，LP05R045T，LP3515SD，LP3515S，LP3520S，LP3568AD，LP3568C，LP3568AG/BG，LP3716CK，LP3715CF，LP3715CL，LP3715C，LP3714CH，LP3713CP，LP3713CH，LP3712AP
，LP3666，LP3769BS，LP20R100C，LP3716CDL,LP3716CDH,LP25R060S,LP3718CA,LP3718CD,LP3588BSF，LP3520S，LP3717BSH ，LP3717BSL，3783AL，3783AS，3783BL。

3783AL隔離10W/SOP7適配器電源IC
3783AL隔離10W/SOP7適配器電源IC
3783AL隔離10W/SOP7適配器電源IC
3783AL隔離10W/SOP7適配器電源IC
3783AL隔離10W/SOP7適配器電源IC

隔離與非隔離電源如何選擇？
通過了解隔離與非隔離電源的優缺點可知，它們各有優勢，對于一些常用的嵌入式供電選擇，我們已可做成準確的判斷：
1、 系統前級的電源，為提高抗干擾性能，可靠性，一般用隔離電源。
2、 電路板內的IC或部分電路供電，從性價比和體積出發，選用非隔離的方案。
3、 對安全有要求的場合，如需接市電的AC-DC，或用的電源，為人身的安全，用隔離電源，有些場合還用加強隔離的電源。
4、 對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單供電。
5、 對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。


隔離式DC/DC轉換器也可以按有源功率器件的個數來分類。單管的DC/DC轉換器有正激式（Forward）和反激式（Flyback）兩種。雙管DC/DC轉換器 有雙管正激式（DoubleTransistor Forward Converter），雙管反激式（Double Transistor Flyback Converter）、推挽式（Push-Pull Converter） 和半橋式（Half-Bridge Converter）四種。四管DC/DC轉換器就是全橋DC/DC轉換器（Full-Bridge Converter）。

3783AL隔離10W/SOP7適配器電源IC
