教育實訓：港口的教學教具在航海類院校實訓中，系船柱是講解船舶系泊的重要教具。學生通過模擬系船柱的安裝、系纜操作，能直觀理解船舶靠泊的力學原理和安全規范。某海事職業學院引入系船柱實訓裝置后，學生的系泊實操考核合格率從 70% 提升至 92%，有效提升了教學效果，為港口行業輸送了更多高素質人才。


系船柱：港口安全的守護者系船柱是碼頭、港口等水域設施中用于固定船舶的關鍵裝置，通常由高強度鋼材或鑄鐵制成，呈柱狀或樁狀結構。其核心功能是通過纜繩與船舶連接，承受船舶靠泊時的撞擊力和風浪中的牽引力，確保船舶安全?？?。與傳統系船方式相比，現代系船柱采用模塊化設計，安裝便捷且維護成本低，在集裝箱碼頭、郵輪港口等場景中，已成為保障船舶?？堪踩牟豢苫蛉钡幕A(chǔ)設施。

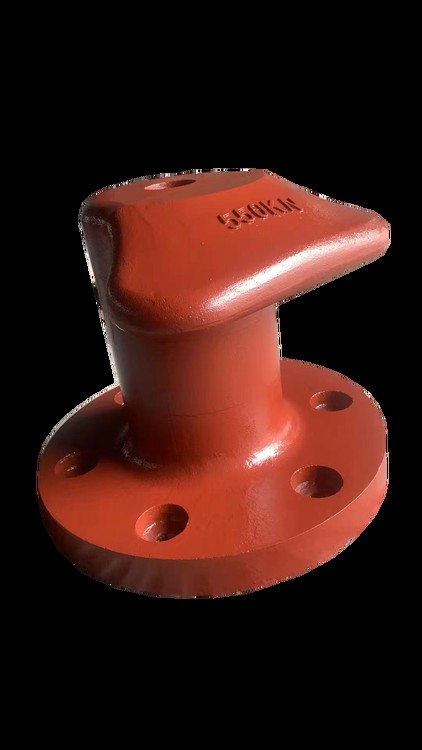

結構設計：力學與實用的平衡系船柱的典型結構包括柱體、底板和錨固螺栓。柱體截面多為圓形或多邊形，直徑 200-600mm，高度 1-3m，內部設有加勁肋增強剛性；底板厚度 20-50mm，開設螺栓孔與碼頭基礎連接；錨固螺栓采用 8.8 級高強度螺栓，抗拉強度≥800MPa。這種結構設計使系船柱在承受 200-500kN 水平拉力時，變形量≤10mm，滿足船舶停靠的安全要求。


船舶適配：不同船型的系泊方案集裝箱船因船體寬大，需采用間距 30-50m 的系船柱陣列，配合導纜孔使用；散貨船靠泊時沖擊力大，需在船首、船尾設置風暴系船柱；郵輪系泊對穩定性要求高，多采用超級系船柱搭配橡膠護舷。某港務公司為 10 萬噸級散貨船設計的系泊方案中，船首布置 2 個 1000kN 風暴系船柱，船尾布置 3 個 800kN 系船柱，經實船測試，在 6 級風浪中船舶位移≤30cm。


郵輪碼頭：超大型船舶的系泊挑戰22 萬噸級郵輪的系泊拉力可達 2000kN 以上，需采用超級系船柱。某國際郵輪港的超級系船柱高度 3.5m，直徑 600mm，底板厚度 50mm，錨固螺栓為 M48×1500mm（8.8 級），單點承載 2500kN。配合液壓張力控制系統，可自動調節纜繩張力，使郵輪在 8 級風浪中的位移≤50cm，滿足國際郵輪協會（CLIA）的系泊安全標準。


重型場景：港口工程的可靠性驗證在大型港口工程中，系船柱需通過原型試驗驗證承載能力。某跨海大橋配套碼頭的系船柱，在實驗室進行 1500kN 拉力測試時，柱體大應變值為 1800με，遠低于 Q355B 鋼材的屈服應變（2300με）；卸載后殘余變形≤2mm，證明其彈性性能。該碼頭投入使用 3 年來，成功停靠各類船舶超 5000 艘次，系船柱未出現結構損傷。
