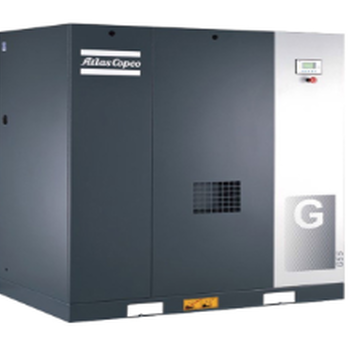

GA37-75VSD+ (GA37VSD++/GA45VSD+/GA55VSD+/GA75VSD+)

新型GA37-75VSD+系列壓縮機的特點：更高的效率，更低的能耗，更低的噪音，更高的配置，更高的可靠性，更小的占地面積，機器穩定運行的同時降低客戶整體運營成本。

阿特拉斯·科普柯GA37L-75VSD+系列采用創新的直立式驅動鏈設計，該系列壓縮機以變轉速驅動作為標準供貨，其緊湊的電機，得益于來自比利時的現場型設計理念以及iPM(內置式永磁電機)技術。GA37L-75VSD+ 系列壓縮機平均節能50% ，即使在惡劣的工況下也能保持機器的穩定運轉。阿特拉斯·科普柯現場型GA37-75VSD+系列壓縮機將是空氣壓縮機的未來發展方向.

GA37-75VSD+ 特點：

環保的VSD+系列比常規定轉速的同功率壓縮機平均節能50%

- 電機(iPM)效率可達96%，超過了IE4能效等級

- 驅動鏈采用直聯驅動，傳動

- MK5s控制器雙壓力點設定，智能調節壓力，壓縮機運行在較佳效率

? 可靠

- 電機防護等級IP66, S型油道冷卻，接觸面積大，換熱

- 冷卻風扇智能運行控制+智能防冷凝系統(CPC)，杜絕冷凝水對壓縮機的破壞

- 擁有高溫停機+機械溫度開關保護，保護機器不會因故障而損壞

- 油管接頭采用帶O型圈的24度錐面密封，杜絕油管泄露

- 滿足EMC電磁兼容C2要求，抗電磁干擾

- 超過25項的極限耐久測試，24,000小時的持續運轉和100,000次啟停測試

? 便捷

- 直立式驅動鏈設計，結構緊湊，占地面積小

- 較低的噪音等級，可在工作場所直接安裝，無需額外場地

- 內置Smartlink在線監控，隨時監控壓縮空氣系統

- FF全性能機型：內置冷凍式干燥機，干燥空氣，自動排除分離得冷卻水
可選項：

o 能量回收

o HAV高溫機型(55°C)

o ES4i/ES6i聯控

o 預過濾器

o 現場見證測試/測試報告

驅動鏈系統

驅動鏈主要包括兩大部件：

a) 內置永磁電機(來自比利時的設計)

? 永磁電機具備高的效率(96%)，遠超IE4的效率等級。

? 電機防護等級IP66，不懼雨水與灰塵，能在各種惡劣環境中穩定運行。

? 電機H級絕緣(180°C),能在高溫環境中穩定運行，

? 永磁材料：釤鈷，退磁溫度高達350度，更可靠，磁穩定性強，效率有保障。

? 油冷卻電機，S型冷卻油道實現電機全包圍，接觸面積大，換熱。

? 采用油潤滑電機軸承，循環油冷卻,軸承壽命更長。

螺桿機頭

? 轉子采用阿特拉斯·科普柯**的SAP型線設計,氣量大,能耗低。

轉子運轉時齒側后緣接觸，接觸線長度短，面積利用系數大,減 少 和 避 免 漏 氣 三 角 形, 軸 向 氣 密 性 更好，配上的尺寸公差，內泄露更小，將自由空氣排量增大和能耗降低巧妙的結合在一起。

? 螺桿轉子齒數4/6，轉子直徑相等，并 能 使 陰 陽 螺 桿 的 剛 度 接 近，整體強度更好，不易變形，內部泄露量小，同等功率設計的轉子，其結構更緊湊，重量更輕。

? 電機直接驅動陽轉子，無驅動齒輪、皮帶傳動，傳動效率更高

? 螺桿機頭與電機間采用壓力密封驅動裝置，無需軸封，不存在軸封失效問題

? 直立式驅動鏈設計，結構緊湊，占地面積小。
進氣系統

c) 進氣過濾器

空氣進氣過濾器既可以幫助減輕壓縮機組件的磨損，同時也能夠**設備在惡劣的環境下穩定工作,該系列標配一個重載空氣進氣過濾器， 其特點：

? 兩級除塵，濾芯使用壽命更長

? 3微米以上顆粒除塵率99.9%

? 超大容塵量，更長的保養時間間隔

? 標配壓差指示器，提示保養需求



d) 進氣閥

壓縮機啟動時，轉子運轉產生的吸力打開閥柄。停機時，控制器發信號給電磁閥，電磁閥得電后引一路容器壓力關閉閥柄。

? AC設計，無閥柄彈簧，無進氣損失，進氣

? 結構簡單，調速快，運動部件少，可靠性高

油分系統

三級油氣分離器系統降低耗油量，減少了維護成本。為確保長期穩定運行，VSD+系列配有12微米級油濾系統，以**潤滑油質量。這不僅能夠提升設備運行的可靠性，同時還可以延長保養間隔時間以及各運動部件的壽命。

? 含油量小于2PPM,低耗油量的同時保護后端用氣設備

? 延長保養間隔且易于更換

? 保護壓縮機轉子、軸承能夠在惡劣的工況下運行

冷卻系統

e) 冷卻器（風冷）

帶有油水分離裝置的集成式高冷卻系統可以降低壓縮空氣中殘余油的含量，同時避免冷凝水的產生。

? 立的油冷卻器和后冷卻器使冷卻效果得到了優化，進一步降低了出口處壓縮空氣的溫度、減少壓縮空氣中的含油量。

? 內置水分離器，進一步分離冷卻壓縮空氣中的水分。

? 標配無損失電子排水閥，在不浪費壓縮空氣的情況下，有效地去除凝結水。

? 抽拉式冷卻器設計，維護保養更方便。
f) 風扇（風冷）

? 放大設計的離心風扇，結構緊湊，冷卻，噪音等級低。

管殼式水冷卻器(水冷)

管殼式冷卻系統可以降低壓縮空氣的溫度，降低油溫，**機組運行在佳工作溫度。

? 立的油冷卻器和后冷卻器使冷卻效果得到了優化，進一步降低了出口處壓縮空氣的溫度、減少壓縮空氣中的含油量。

? 換熱器結構簡單，水流道導截面大，易于清理水垢。

? 不需要額外風扇冷卻，更節能



控制系統



Elektronikon?控制器具有強大的控制和監控系統，特點是能通過大量嵌入式的控制算法，提高壓縮機的運行效率和可靠性。

? 斷電后自動重新啟動



? 內置Smartlink在線監遠程監控系統，幫助您優化您的壓縮空氣系統，節省能源和成本。

? 雙壓力設定:

大多數生產過程中空氣需求量存在大幅波動，不同時段對壓力的需求也可能不同，這會造成能源的大浪費。Elektronikon?控制器可以手動或自動設置兩個不同的系統壓力帶，以優化能源使用，減少運行費用



? 高溫停機+機械溫度開關：

機器溫度過高會立馬報警停機，**機器穩定運行，生產不會因機器故障產生損失。



? CPC防冷凝保護:

阿特拉斯·科普柯**次將變轉速驅動的“防冷凝保護”概念引入市場。通過讀取實時環境溫度和濕度，Elektronikon?控制器強大的邏輯算法實時調節油溫，全面保護了壓縮機油中遇到冷凝水的風險，即使是在一些壓縮機過載或者低負載的工況下（壓縮機每小時運行小于一分鐘）都沒有問題。
? 內置循環節能

風扇循環節能是通過在氣量較小時停止風扇運轉來達到節能的。采用環境溫度傳感器監控露點溫度，從而控制Elektronikon?起/停干燥機，將能耗降低。



? 信號輸入/輸出

干節點輸入：遠程急停開關/遠程啟停/遠程加卸載/遠程壓力帶選擇

干節點輸出：自動運行信號/報警信號/停機信號

通訊信號：Modbus/ Profibus/TCP/IP協議 (加選Gateway實現上位機通訊)



? 遠程連接和遠程監控功能

Elektronikon?控制器內置Web服務器，通過網絡可以監控您的壓縮機。



電控柜系統



電控箱防護等級達到IP54同等水平，同時配置通風過濾器，**電控柜內電器元件不被污染的同時控制電控箱內溫度在較低的范圍內(變頻器品牌：安川)



? 標配EMC濾波器，電抗器，滿足EMC電磁兼容性C2要求，抗電磁干擾。



? 電控箱內增設的過濾器將吸入電控箱空氣中的粉塵攔截，延長了元器件的壽命
