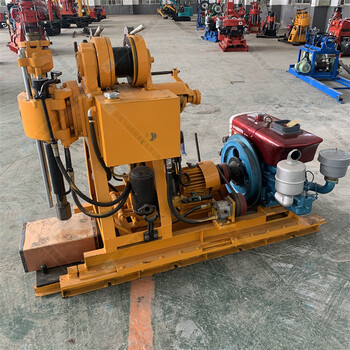

XY-100型地質勘探鉆機
XY-100型鉆機是在XJ-100-1型鉆機的基礎上進行改進而成，是一種輕便鉆機。
一、適用范圍
1、本鉆機適用于地質普查勘探、地球物理勘察、道路和建筑基礎勘探以及打爆破孔與注漿孔等鉆孔工程。
2、可根據不同的地層選用合金鉆頭、金剛石鉆頭、復合片鉆頭進行鉆進。
3、可鉆2~9級的砂質黏土及風化基巖等。
4、額定鉆孔深度100M，深不得超過120M；額定開孔直徑110mm，允許大開孔直徑130mm，終孔直徑75mm；鉆孔深度根據地層情況而定。
二、鉆機特點
1、具有油壓自動給進結構，機械傳動，提高鉆進效率，減少工人體力勞動強度。
2、采用球卡夾持結構代替卡盤，可實現不停機倒桿，手柄集中，操作方便，安全可靠。
3、配有孔底壓力計指示壓力，便于掌握孔內情況。
4、可采用移機讓開孔口，或打開回轉器讓開孔口。
5、結構緊密，鉆機、水泵及柴油機都安裝在同一底座上，占用面積小。
6、重量輕、分解性強、便于搬遷，適用于平原和山區施工。
三、工作環境
1、海拔高度不超過1000M。
2、環境溫度不超過-10~45℃。
3、環境濕度不大于96%（+25℃）
四、技術參數

北探XY-100型地質勘探鉆機
鉆機參數
鉆孔深度 100M
鉆桿直徑 42、50mm
開孔直徑 75-300mm
終孔直徑 75mm
鉆孔傾角 90-75°
鉆機尺寸 1640*1030*1440mm
鉆機重量 500KG（不包含動力）
回轉器
立軸轉速（三進一退） 142、285、570 r/min
立軸行程 450mm
立軸空載向上大移動速度 3m/min
立軸大給進壓力 15KN
立軸大起重量 25KN
卷?yè)P(yáng)機
大起重量（一速單繩） 10KN
卷筒轉速 55、110、220r/min
卷筒直徑 145mm
卷筒圓周線速度 0.42、0.84、1.68m/s
鋼絲繩直徑 9.3-12mm
鋼絲繩容量 27M
抱閘直徑 230mm
抱閘寬度 50mm
油泵
齒輪泵 YBC-12/125
額定壓力 12.5Mpa
油泵流量 12mL/r
額定轉速 2000r/min
泥漿泵
泥漿泵型號 臥式單缸雙用
大流量 95（77）L/min
大允許壓力 1.2MPa
工作壓力 0.7MPa
沖程次數 120（96）min
缸套直徑 80mm
活塞行程 100mm
柴油機
ZS1105柴油機 18HP
額定轉速 2200r/min
Y132M-4型 11KW
額定轉速 1440r/min
