懸臂澆筑法簡介

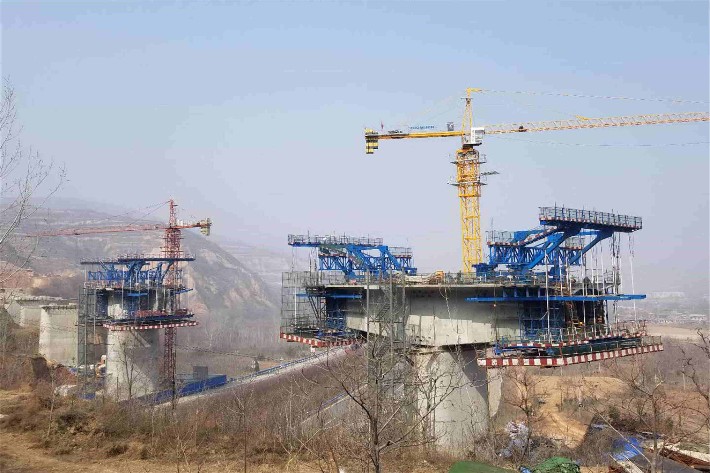

連續梁懸臂澆筑法指的是在橋墩兩側對稱設置工作平臺，平衡地逐段向跨中懸臂澆筑水泥混凝土梁體，并逐段施加預應力的施工方法。主要設備是一對能行走的掛籃，掛籃在已經張拉錨固并與墩身連成整體的梁段上移動，綁扎鋼筋、立模、澆筑混凝土、施預應力都在其上進行。完成本段施工后，掛籃對稱向前各移動一節段，進行下一對梁段施工，循序前行，直至懸臂梁段澆筑完成。

20世紀60年代由前西德使用以來。掛籃作為懸臂灌筑施工的主要設備已有多種類型，有些國家如日本、法國等已有定型的系列化產品。我國從80年代開始使用這種技術以來，也已取得了的成就，鹿島機械參考國內河南、四川、甘肅、山西、湖南、湖北、重慶、廣東、浙江、江蘇各省連續梁掛籃廠家及鋼模板制造加工企業的掛籃結構以及中鐵一局、中鐵二局、中鐵三局、中鐵四局、中鐵五局、中鐵六局、中鐵建大橋局、中鐵八局、中鐵十八局、中鐵十六局、中鐵二十二局、中鐵二十一局、中交二航局、中交三航局、中交一公局、中交四公局、中建五局、中建六局、葛洲壩建設、中水八局、中鐵十九局、中鐵二十四局以及貴州路橋、四川路橋、廣東長大等特技資質施工企業長期積累施工經驗，經過三代技術及工藝改進，研發成功鹿島LD-03代菱形掛籃、三角形施工掛籃、前支點（牽鎖）掛籃的全系列產品。

鹿島菱形掛籃的結構及構造

鹿島菱形掛籃主要由菱形桁架、懸吊系統、走行系統、模板系統及張拉操作平臺五部分組成。

菱形桁架

菱形桁架是掛籃的主要承重結構。主桁構架豎放于箱梁腹板位置，構架的片數可根據主梁的截面特性來定，一般為兩片，也有多片的，如吳忠黃河大橋菱形掛籃采用三片構架；主要桿件通常由兩片槽鋼組焊而成，槽鋼的截面由結構分析確定；各桿件間的聯結為栓接、焊接或銷接。主桁構架間用槽鋼或角鋼組成的橫聯連接，在主桁前端節點處放置一根用2根工字鋼組焊成的橫梁，上設吊點，以做懸吊底模平臺和內外?；河?，該橫梁同時起到將主桁架連成整體的作用。

懸吊系統

由螺旋千斤頂、扁擔梁、吊帶或吊桿組成，用于懸掛模板系統，調整模板的標高。前后吊帶（桿）：前吊帶的作用是為底模平臺提供前吊點，其承受幾乎一半的掛籃荷載。當待灌段混凝土重量較大時，一般采用吊帶，否則用吊桿。吊帶一般用16Mn或性能更好的鋼板并布設銷孔而成，一般為3m段，分段間用銷軸連接，以適應不同梁高的需要。當采用吊桿時，鋼材一般用冷拉Ⅳ級精軋螺紋鋼筋。每根吊帶或吊桿在橫梁上放2臺千斤頂通過扁擔梁調整底模標高。后吊帶從箱梁的底板預留孔中穿過，一般用16Mn鋼板上布調節孔或45號鋼棒螺帽形成，下端與底模平臺相連，上端2臺千斤頂和扁擔梁或螺帽支承在箱梁底板頂面上。后吊帶的作用是承受掛籃一半的荷載并將其傳至箱梁底板。

模板系統

由外側模、內模和底模等幾部分組成。箱梁外側模一般采用整體鋼制大模板，當梁高變化較大時，可沿梁高分為3塊左右，以隨梁高變化拆裝調整。外側模支承在外模走行梁上，走行梁前端通過吊桿懸吊在已澆好的箱梁頂板預留孔上，后吊桿與走行梁間設有后吊架，其上裝有滾動軸承，掛籃行走時外模走行梁與外模一起沿后吊架滑行。內模一般通過模架放置在兩根內模走行梁上，走行梁前端吊在桁架橫梁上，后端吊在已澆梁段頂板的預留孔上方，內模可沿走行梁滑行，除角隅處外，平面部分可用組合鋼?；蚰灸ａ旇F皮。底模由底模架、底橫梁及模板組成，通過底橫梁的前后吊帶懸掛在掛籃主桁的前吊點、已澆梁段和外模走行梁上，隨主桁一起前移，底模架由型鋼組焊成桁架，底橫梁由工字鋼組焊成格構式梁，底模一般用木模外釘鐵皮形成。

張拉操作平臺

張拉操作平臺通過鋼絲繩懸吊在菱形桁架的前端小懸臂梁上，一般用角鋼和鋼筋組成，平臺平面鋪以木板供作業人員站立行走。可用手動胡蘆調整其高度。

走行系統

掛籃走行系統分為桁架走行系統、底模、外模走行系統及內模走行系統。桁架走行系統布置為：在主桁構架下的箱梁頂面鋪設用鋼板組焊的軌道，軌道用豎向預應力筋通過短梁固定，軌道頂面放置前后支座，支座與桁架節點栓接，前支座沿軌道滑行（支座與軌道間墊不銹鋼板），后支座以反扣輪（或后勾板）的形式沿軌道預板下緣滾（滑）動，不需加設平衡重。走行時用2個5T手動葫蘆縱向牽引即可。軌道分節以便向前倒用。懸臂灌筑前，需要Ⅳ級冷拉精軋鋼筋將軌道上鋼軌與桁架后節點錨固，使后支座反扣輪不受力。底模及外模與主桁同步行走。具體步驟為：脫模前用手動葫蘆將底模架吊在外模走行梁上，解除后吊帶，脫模后，底模隨桁架一起向前走行。內模脫模后，內模架落在走行梁上，人工用手動葫蘆即可將其移至下一梁段。

（2）菱形掛籃的力學分析

從整體看，掛籃荷載有一半左右通過前吊帶（或吊桿）傳至主桁上節點，菱形桁架以鉸接模式計算桿力，其前下節點支于箱梁頂板前側，后下節點則通過豎向預應力筋或預埋鋼筋錨于梁上。
