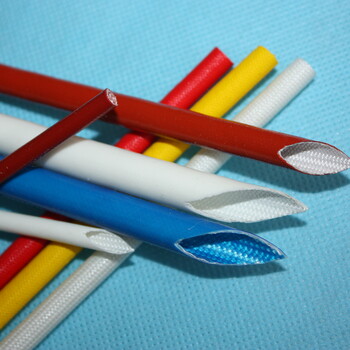

硅樹脂玻璃纖維套管，是由無堿玻璃纖維紗編織成管后，涂以硅樹脂高溫處理而成。具有良好的介電性、自熄性和柔軟性,廣泛應用于H&N級電機、家用電器、電熱設備、特種燈具、電視及電子儀器的內部線集束等絕緣保護。


體積電阻：10″Ωcm 自熄時間：10秒

型號 測試條件 耐燃燒性 耐溫 擊穿電壓
等級 平均電壓 個別值
FRT-SGS-12 UL1441 UL VW-1 +200℃-10℃ C2 1200V 800V
FRT-SGS-15 UL1441 UL VW-1 +200℃-10℃ C 1500V 1000V
FRT-SGS-25 UL1441 UL VW-1 +200℃-10℃ B 2500V 1800V
FRT-SGS-40 UL1441 UL VW-1 +200℃-10℃ A2 4000V 3000V
FRT-SRS-70 UL1441 UL VW-1 +200℃-10℃ A1 7000V 5000V


技術指標：
項目ITEM 性能指標VALUE
連續使用溫度范圍Continuous Operating Temperature -60℃+200℃
耐溫性Temperature Endurance 200℃±2℃ 168小時≥1/2原電壓值
熱老化 Aging Test 250℃、6小時、無裂紋
冷彎曲Cold Bend 無裂紋
水平燃燒Horizontal Flame Test <30秒
燃燒(VW-1)Flame Retardance <30秒
體積電阻Volume Resistivity 10″Ωcm
水解穩定性Submerge Water Test 不發粘 不變形 不軟化

內徑尺寸：
內徑 壁厚
標稱 公差 4000v 1200v/1500v
0.5-2.5mm +0.20-0.00mm 0.32mm±0.05mm 0.18mm±0.05mm
3.0-4.0mm +0.25-0.00mm 0.46mm±0.05mm 0.23mm±0.05mm
5.0-6.0mm +0.35-0.00mm 0.50mm±0.05mm 0.28mm±0.05mm
7.0-9.0mm +0.50-0.00mm 0.54mm±0.05mm 0.32mm±0.05mm
10.0-14.0mm +0.70-0.00mm 0.64mm±0.05mm 0.43mm±0.05mm
15.0-25.0mm +0.80-0.00mm 0.64mm±0.05mm 0.43mm±0.05mm
25.0-45.0mm +1.00-0.00mm 0.75mm±0.05mm 0.55mm±0.05mm
