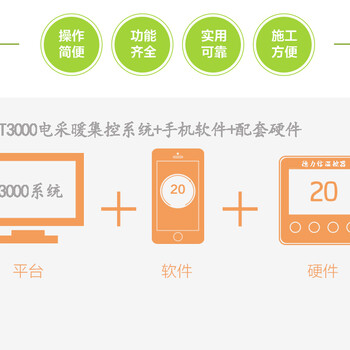

電采暖集中控制系統電采暖遠程控制系統電采暖智能監控系統T3000電采暖集中節能控制系統]是將當今的計算機技術、自動化控制技術、系統集成技術和節能控制技術集合應用于暖通系統控制的新科技成果。本系統為用戶提供了一個的智能化和個性化的運行管理技術平臺，讓用戶操作和管理更加便捷，同時實現全套項目節能地運行。依據經驗和成果總結，系統綜合節能率將達30%～40%。

本系統需配備[T3000電采暖集中節能控制系統]，版本V1.0???1 ?套。
采用聯合組網方式實現集中控制。

電采暖集中控制系統電采暖遠程控制系統電采暖智能監控系統本系統需配備數據采集箱AS360，每臺數據采集箱可按走線距離、樓層分布情況帶動網絡溫控器負載（采集器可帶末端設備數量可按實際布線要求適當擴展）。數據采集箱又具有很強的互連功能，用于延伸RS485工業總線，開辟支線，變換網絡的拓?fù)浣Y(jié)構。

電采暖集中控制系統電采暖遠程控制系統電采暖智能監控系統[T3000電采暖集中節能控制系統]上位機監控系統的數據庫采用SQL Server 2000，與下位機數據采集部分通訊采用TCP/IP協議。總體設計思路大致可以分為三部分：實時數據的采集、對所采集的數據進行分析處理和結果數據的發布。系統運行時，以分鐘為周期依次對所有采集器數據進行采樣。根據每分鐘采集的數據，分析各數據位情況，解析出每個溫控開關的當前狀態值。如果為正常運行狀態，則對運行時間數據進行累加。否則顯示報警畫面，并指示報警位置和報警類型，等待系統管理員進行處理。同時系統對于整個空調系統運行狀態的監控照常進行，將每個溫控開關當前狀態值以及運行時間累加值輸入SQL Server2000數據庫中。

電采暖集中控制系統電采暖遠程控制系統電采暖智能監控系統材料要求
1、中央計算機、交換機、數據采集器之間通訊方式采用TCP/IP通訊方式，連接線材選用帶RJ45接口超6類網線（超400米以上距離采用光纖通訊）；
?
2、數據采集器與溫控器之間的RS485?通訊線采用?RVSP 2×0.75mm2?的屏蔽雙絞線；
3、數據采集器工作電壓DC5V.安裝時預留220V電源接口,電源線采用?RVV3×1.5mm2護套線或?BV1.5mm2×3?線材；數據采集器為箱體壁掛安裝；
4、若有在室外布線采用鐵管敷設；
5、以上線材均需采用國標中檔或中檔以上線材；
6、在采購線材時注意護套線內各股線的顏色要分開，在同一管內穿線的各條線顏色要分開；
7、中央控制計算機需要連接不間斷?AC220V?電源,配備一臺UPS不間斷電源；

電采暖集中控制系統電采暖遠程控制系統電采暖智能監控系統軟件系統依據用戶的各種預定義功能以及檢測到溫控設備的運行狀態進行邏輯比較，自動實現溫度、啟停等各種節能控制。
