產(chǎn)品別名 |
阻燃,塑料 |
面向地區(qū) |
DK4聚合物級有機(jī)粘土

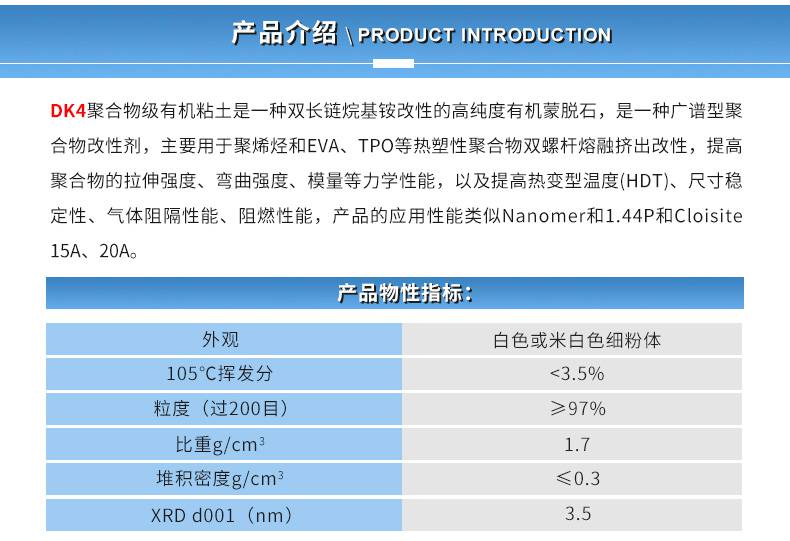

簡介：

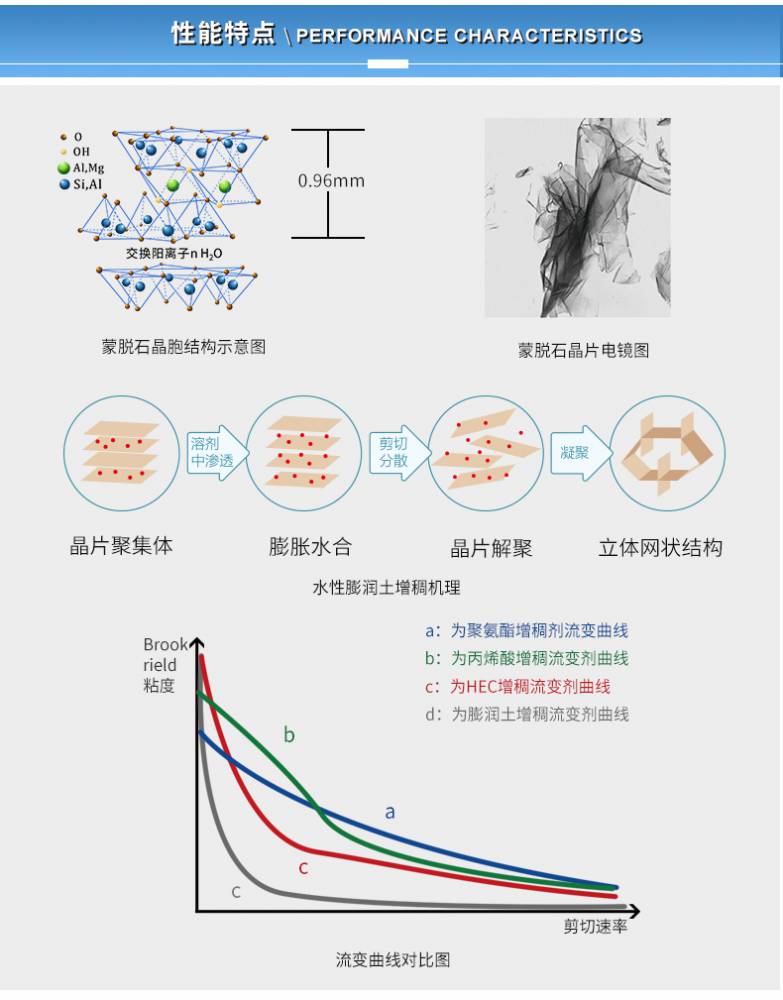

DK4聚合物級有機(jī)粘土是一種雙長鏈烷基銨改性的高純度有機(jī)蒙脫石，是一種廣譜型聚合物改性劑，主要用于聚烯烴和EVA、TPO等熱塑性聚合物雙螺桿熔融擠出改性，提高聚合物的拉伸強(qiáng)度、彎曲強(qiáng)度、模量等力學(xué)性能，以及提高熱變型溫度(HDT)、尺寸穩(wěn)定性、氣體阻隔性能、阻燃性能，產(chǎn)品的應(yīng)用性能類似Nanomer 1.44P和Cloisite 15A、20A。
產(chǎn)品物性指標(biāo)：

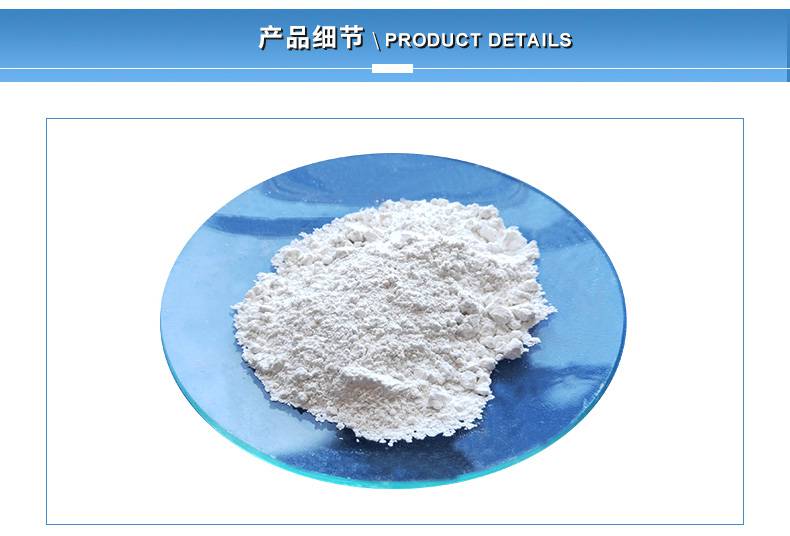

外觀 | 白色或米白色細(xì)粉體 |
105℃揮發(fā)分 | ≤3.5 |
粒度（過200目） | ≥97% |
比重g/cm3 | 1.7 |
堆積密度g/cm3 | ≤0.3 |
XRD d001（nm） | 3.5 |
產(chǎn)品應(yīng)用：
用于PP、PE等熱塑性聚合物改性

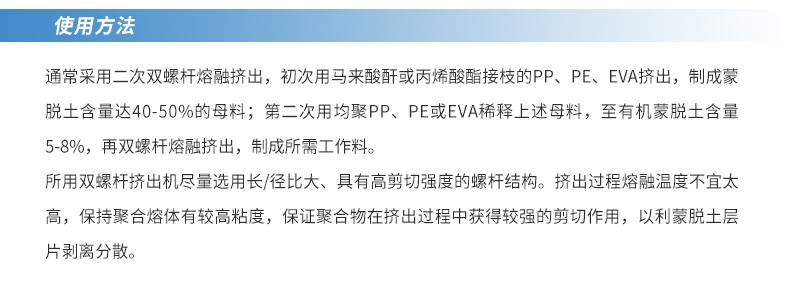

使用方法：
通常采用二次雙螺桿熔融擠出，次用馬來酸酐或丙烯酸酯接枝的PP、PE、EVA擠出，制成蒙脫土含量達(dá)40-50%的母料；第二次用均聚PP、PE或EVA稀釋上述母料，至有機(jī)蒙脫土含量5-8%，再雙螺桿熔融擠出，制成所需工作料。
所用雙螺桿擠出機(jī)盡量選用長/徑比大、具有高剪切強(qiáng)度的螺桿結(jié)構(gòu)。擠出過程熔融溫度不宜太高，保持聚合熔體有較高粘度，聚合物在擠出過程中獲得較強(qiáng)的剪切作用，以利蒙脫土層片剝離分散。
包裝儲存：
外包裝牛皮紙袋，袋內(nèi)采用聚乙烯薄膜袋的雙層包裝，或紙袋包裝，重量通常為25±0.25kg，或按用戶要求包裝。干燥條件下存放，溫度為0~30℃時，質(zhì)量有效期為24個月。
