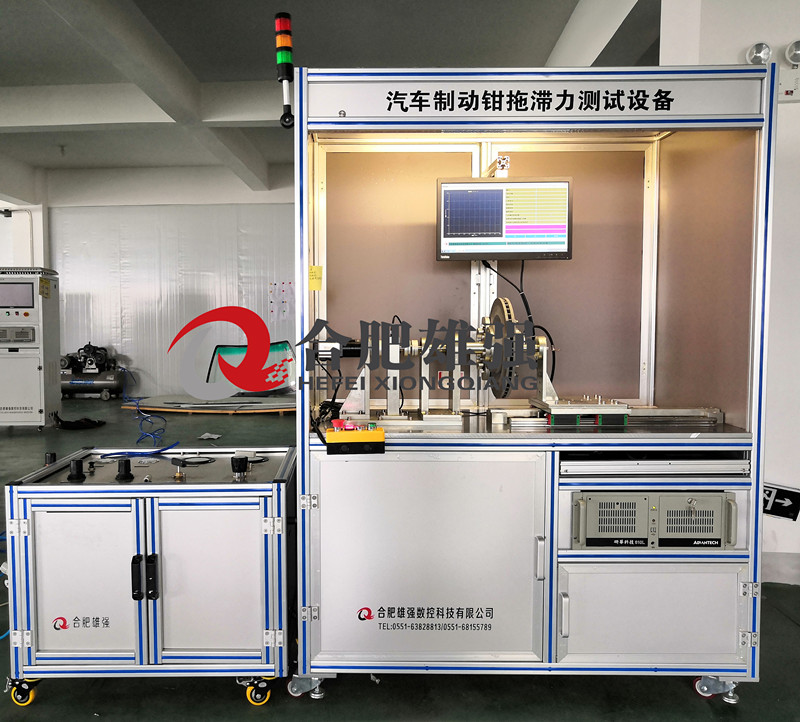

制動鉗性能試驗臺

制動鉗綜合性能試驗臺

依據標準：

QC/T 592-99

制動鉗拖滯力矩檢測

1.7.拖滯力矩

1.7.1.目的

檢驗制動鉗總成釋放液壓后，殘余的拖滯力矩是否滿足客戶要求或性能要求(圖一所示)；

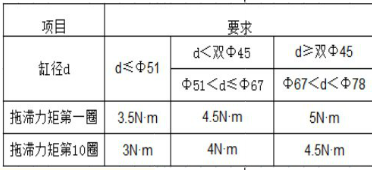

1.7.2性能要求  制動鉗實車狀態安裝，給制動鉗加7MPa液壓，保持5s后卸壓，如此反復10次，延時10s后，使制動盤開始轉動，測量轉動三圈后的大拖滯力矩，在線檢測時，使用7-8MPa氣壓進行檢測，其值應≤【F】N·m。1.7.3試驗設備 設備：綜合試驗臺(a) 裝置：如下圖

1.7.4.試驗程序 用千分表對測試盤的跳動進行檢測并記錄,并要求在0.05mm以下才可進行測試；(b) 用不起毛的擦布，使用丙酮等溶劑，擦凈制動盤摩擦面；(c) 將制動鉗總成固定在安裝架上 ，排 凈空氣；(d) 將制動鉗總成的活塞退回，使每側摩擦塊與制動盤的間隙留出 0.5mm以上；(e) 使制動盤空轉，調整拖滯扭矩指示計，使其回零；(f) 將制動鉗總成加壓到（7±0.3）MPa，持續5s，如此反復進行10次，加壓， 減壓所需時間要在2s以上；(g) 延時10秒后，使制動盤以50r/min旋轉，測定轉動三周后的拖滯扭矩大值；1.7.5記錄 記錄轉動三周后的拖滯扭矩大值及盤的跳動值；(b) 試驗相關圖片；

()其它特殊的備注拖滯扭矩試驗裝置圖

 其它特殊的備注;
