聚脲防水材料一次性施工價格投入看似比較高，傳統(tǒng)防水卷材或者防水涂料施工價格比較低；但是，從防水層整體使用壽命來計算，聚脲比起其他防水材料施工價格低許多。比如1.5㎜厚聚脲180元/㎡，使用壽命30年以上，每年不需要進(jìn)行維修和其他防護(hù)；而傳統(tǒng)防水卷材或者涂料100元/㎡，使用壽命3-5年，需要外露保護(hù)及每年經(jīng)常性維修。按照使用壽命年使用成本分?jǐn)偩垭逡簿褪?元/㎡，而傳統(tǒng)防水卷材或者涂料達(dá)到20元/㎡。如此計算年使用及施工成本聚脲遠(yuǎn)遠(yuǎn)低于傳統(tǒng)防水材料。這也是客戶和防水修繕企業(yè)愿意使用聚脲防水材料的原因，也體現(xiàn)聚脲一次投入終生免修的價值所在。
混凝土基礎(chǔ)聚脲涂層系統(tǒng)是有底涂、膩子、聚脲涂層構(gòu)成，在施工過程中或者施工后經(jīng)常會出現(xiàn)氣泡、針眼.脫層等質(zhì)量缺陷；其中脫層質(zhì)量缺陷占了整個質(zhì)量問題的60%。嚴(yán)重時，這種質(zhì)量缺陷就是不可逆的質(zhì)量事故，直接給施工方和建設(shè)方帶來重大的經(jīng)濟(jì)損失。究其原因，除了聚脲本身材料質(zhì)量及施工因素外，大部分都是混凝土基礎(chǔ)含水率過高引起的，所以嚴(yán)格控制混凝土含水率是聚脲涂層的非常重要的措施之一。根據(jù)大量的混凝土基礎(chǔ)噴涂聚脲層的案例及實踐，一般公認(rèn)為混凝土含水率控制在6%以下。在混凝土澆筑過程中，除了水泥化學(xué)反應(yīng)成型消耗的水分外，一部分水蒸發(fā)到空氣中。隨著時間的推移，混凝土逐漸干燥，甚至看似涂裝前的混凝土已經(jīng)干燥或者手感無潮濕的感覺；但是在混凝土內(nèi)部依然存在一定量的水分，或者因為環(huán)境濕度大使得水汽再次回流入侵混凝土孔隙。如果此時進(jìn)行聚脲涂層施工肯定會出現(xiàn)脫層質(zhì)量事故。因此聚脲涂層在施工時考慮混凝土中濕氣含量，過量的濕氣會對涂裝質(zhì)量產(chǎn)生影響，如涂層外觀，附著力，甚至和/或阻礙成膜固化。
舊有混凝土防腐蝕地坪翻新施做納米陶瓷重防腐聚脲地坪。舊有耐酸磚板地坪、大理石地坪、環(huán)氧地坪、不飽和樹脂地坪、酚醛樹脂地坪、呋喃樹脂地坪、乙烯基樹脂地坪、硫磺混凝土地坪不需要拆除，只需將舊有地坪不平整坑洼或者破損進(jìn)行膩子修補(bǔ)，打磨光滑，涂刷底涂。底涂干燥后手工涂刷或者機(jī)械噴涂（建議采用長江或者長海高壓無氣噴涂機(jī)）納米陶瓷重防腐聚脲面涂，施工方法和厚度及涂覆間隔時間按照1中新混凝土地面施做納米陶瓷重防腐聚脲地坪要求規(guī)定執(zhí)行。注意的是一些裂縫和磚板及大理石勾縫預(yù)行填縫和底涂加強(qiáng)處理，有必要的可以增鋪纖維布，當(dāng)然要避免HF存在下使用玻璃纖維布，可以使用滌綸布或者碳纖維等不含SiO2的材料。
聚脲面漆涂覆可以滾涂和噴涂，我們建議使用聚脲噴涂機(jī)進(jìn)行噴涂施工，無論是面層效果或者是施工效益都是非常高的，如固瑞克聚脲噴涂機(jī)，單機(jī)日噴涂量在1000㎡以上。如果滾涂時，發(fā)現(xiàn)粘度較大難以操作，可以適當(dāng)添加聚脲稀釋劑分散調(diào)整粘度，但是添加量不能超過5%。室外聚脲地坪還要在聚脲層表面涂刷天冬透明聚脲層，防止黃變的發(fā)生，延長聚脲地坪的使用壽命。當(dāng)然，有時候或者特殊環(huán)境下聚脲地坪需要防滑效果，聚脲噴涂操作人員可以改變運槍方式進(jìn)行“造?！惫に?，形成一定的麻面和粗糙度，增加聚脲地坪的防滑功能。聚脲地坪面漆滾涂干燥時間常溫下2-4小時，噴涂聚脲迅速干燥，5S成膜干燥，7S可以上人，具體施工方式使用機(jī)械噴涂還是人工滾涂可以根據(jù)具體情況及現(xiàn)場施工需要適當(dāng)選擇。
手工聚脲施工，對基層基礎(chǔ)要求：
混凝土基礎(chǔ)。含水率低于6%以下，具有C25以上的強(qiáng)度，無蜂窩麻面，不起砂，建議混凝土層下完成必要的防水層。使用金剛磨頭打磨機(jī)打磨混凝土基層，去除浮漿污染物，清理干凈，顯露自然粗糙度。2.碳鋼金屬基材，進(jìn)行干噴砂處理，符合GB8923等級Sa3要求，粗糙度達(dá)到70μm。需要注意的是有色金屬采用石榴石磨料。
佐涂聚脲施工工藝：
1、基礎(chǔ)處理：對于混凝土含水率要嚴(yán)格控制，按照規(guī)定含水率控制在6%以下，對于實際施工我們都是要求完全干燥，比較保險。混凝土表面污染物或者雜質(zhì)使用300打磨機(jī)或者手磨機(jī)進(jìn)行清理，去除浮灰，保持干燥和干凈，露出混凝土自然毛細(xì)孔。

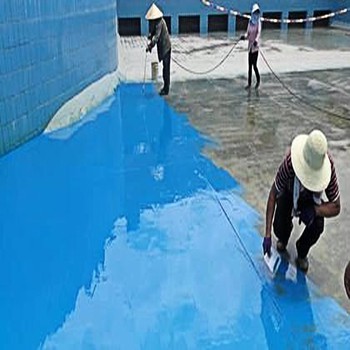

2、底漆滲透：混凝土具有多孔性，利于底漆的滲透，增加涂層的比表面積，提高付著力。將聚脲底漆進(jìn)行組分充分?jǐn)嚢杌旌希苯油克⑴c混凝土基礎(chǔ)上面，盡可能充分滲透入土，如此涂刷兩次，我們不建議底漆采取噴涂方式，使用毛刷或者羊毛輥筒涂刷。十字交叉不得遺漏，固化后檢查效果，發(fā)現(xiàn)缺陷立即修補(bǔ)，底漆少配多批次使用，不得將初凝膠料再次稀釋后使用。
3、過渡膩子層：將聚脲膩子組分進(jìn)行充分混合，也可以使用石英粉和雙組份混合液按照一定計量比例，混合調(diào)成可手工批刮粘度的自制膩子。批刮時成熟練的半圓形操作，成型表面無痕無堆積和空穴，每一次批刮余渣清除出去。24小時完全固化干燥后使用60-80目圓盤背絨砂紙進(jìn)行打磨，打磨機(jī)帶有吸塵設(shè)施。打磨后檢查表面整平性和光面程度，一般憑經(jīng)驗感覺，符合聚脲涂覆條件后做好防污染措施，這是關(guān)鍵工藝程序，謹(jǐn)慎認(rèn)真！
4、 聚脲噴涂：事先檢查噴涂設(shè)備的完好性，試噴涂層符合要求并且正常時才能大面積聚脲噴涂，一般噴涂后3-5秒左右就能固化干燥，并且能夠上人。快速固化干燥，這是聚脲大的特點，特別適用于短時間要求開工的混凝土項目及不停車維修項目。污水池聚脲噴涂厚度一般在2毫米左右，超過2毫米可以分多次重復(fù)進(jìn)行，達(dá)到設(shè)計所規(guī)定的厚度。聚脲噴涂表面要求無堆積，無流掛，無氣孔，無針眼，不脫層翹皮等等。對于應(yīng)力比較集中的陰陽角需要增加厚度，不需要噴涂的部分預(yù)行裹覆封閉。施工完畢后進(jìn)行檢查發(fā)現(xiàn)缺陷立即修補(bǔ)（小面積可以用手刷聚脲）。
氯化橡膠面漆佐涂油漆底漆面漆固化劑配套供應(yīng)
15元
產(chǎn)品名：高氯化聚乙烯涂料,底漆面漆固化劑配套供應(yīng),鋼結(jié)構(gòu)欄桿橋梁隧道,24小時快速發(fā)貨,車間廠房外墻管道,防酸堿+耐鹽霧,耐曬抗老化保色,不做底漆也不掉,涼水塔鍋爐管廊,高端醇酸防銹漆,鋼結(jié)構(gòu)氟碳漆,高光醇酸磁漆,建筑內(nèi)外墻,管道內(nèi)外壁,金屬氟碳漆,聚氨酯清漆,底面合一
高氯化聚乙烯涂料廊坊佐涂底漆面漆固化劑配套供應(yīng)
15元
產(chǎn)品名：高氯化聚乙烯涂料,底漆面漆固化劑配套供應(yīng),鋼結(jié)構(gòu)欄桿橋梁隧道,24小時快速發(fā)貨,車間廠房外墻管道,防酸堿+耐鹽霧,耐曬抗老化保色,不做底漆也不掉,涼水塔鍋爐管廊,高端醇酸防銹漆,鋼結(jié)構(gòu)氟碳漆,高光醇酸磁漆,建筑內(nèi)外墻,管道內(nèi)外壁,金屬氟碳漆,聚氨酯清漆,底面合一
環(huán)氧陶瓷涂料工業(yè)陶瓷耐磨損飲用水容器涂料
20元
產(chǎn)品名：環(huán)氧陶瓷涂料,飲用水容器涂料,環(huán)氧鱗片陶瓷,環(huán)氧滲透底漆,聚氯乙烯涂料,高氯化聚乙烯,有機(jī)硅陶瓷漆,互穿網(wǎng)絡(luò)漆,不銹鋼底漆,聚氨酯面漆,環(huán)氧富鋅漆,高溫陶瓷漆,環(huán)氧鈦白漆,耐磨涂料,環(huán)氧砂漿,環(huán)氧膩子,鱗片膠泥,鱗片防腐,手工聚脲,氰凝涂料,氟碳漆,瓷釉漆
聚氯乙烯含氟螢丹漆螢丹漆高端防腐漆
20元
產(chǎn)品名：高分子聚合物防腐涂料,PVC聚氯乙烯螢丹,聚氯乙烯涂料,PVC瑩丹漆,pvc螢丹漆,pvc防腐漆,螢丹底漆,螢丹面漆,瑩丹漆,螢丹漆,環(huán)氧漆
8710防腐涂料固體含量高適用于水箱水塔
20元
產(chǎn)品名：飲用水涂料,適用于飲水艙儲水罐,適用于水箱水塔,適用于輸水管道管廊,內(nèi)外表面均可使用,食品加工設(shè)備使用,適用于食品儲存加工設(shè)備,船舶飲水艙可用
耐溫400℃有機(jī)硅高溫漆包裝規(guī)格
30元
產(chǎn)品名：有機(jī)硅高溫漆,200-1000度,耐溫1000℃,耐溫300℃,耐溫400℃,耐溫500℃,耐溫600℃,耐溫700℃,耐溫800℃,耐溫900℃,1000度,300度,400度,500度,600度,700度,800度,900度
OM5防腐涂料包裝鋼制煙囪耐高溫250度防腐漆佐涂
15元
產(chǎn)品名：OM5防腐涂料
環(huán)氧煤瀝青涂料廠家批發(fā)環(huán)氧重防腐涂料防靜電
5元
產(chǎn)品名：環(huán)氧漆,25公斤/桶,遮蓋效果好,漆膜黑亮,用途廣泛,耐化學(xué)品,高固含,可定制,防靜電,耐老化
