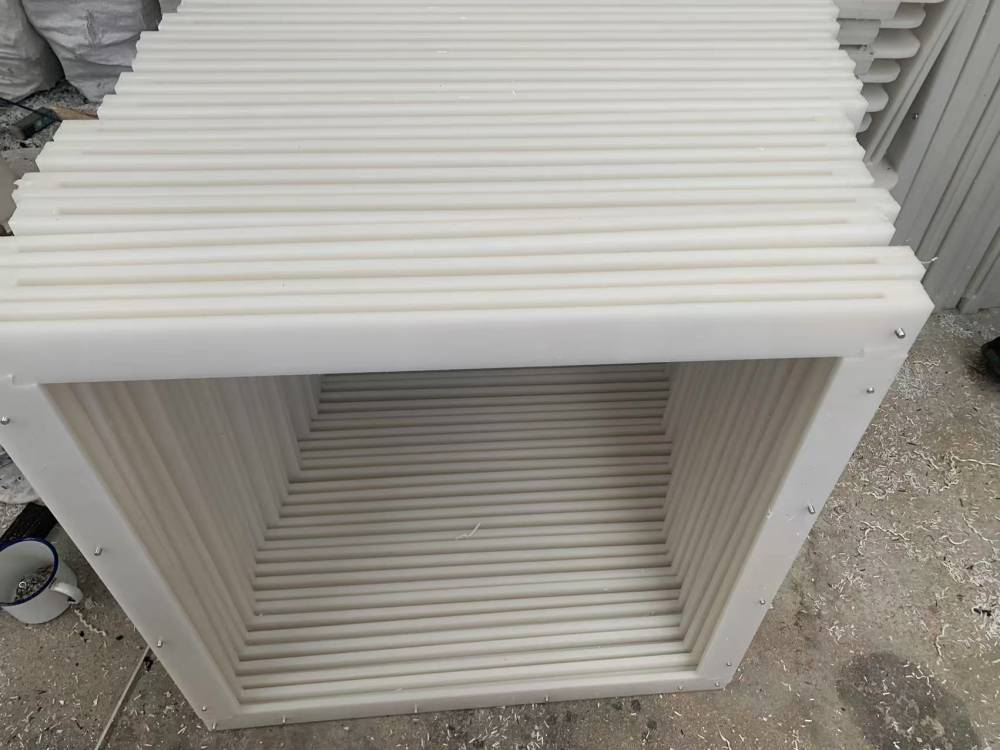

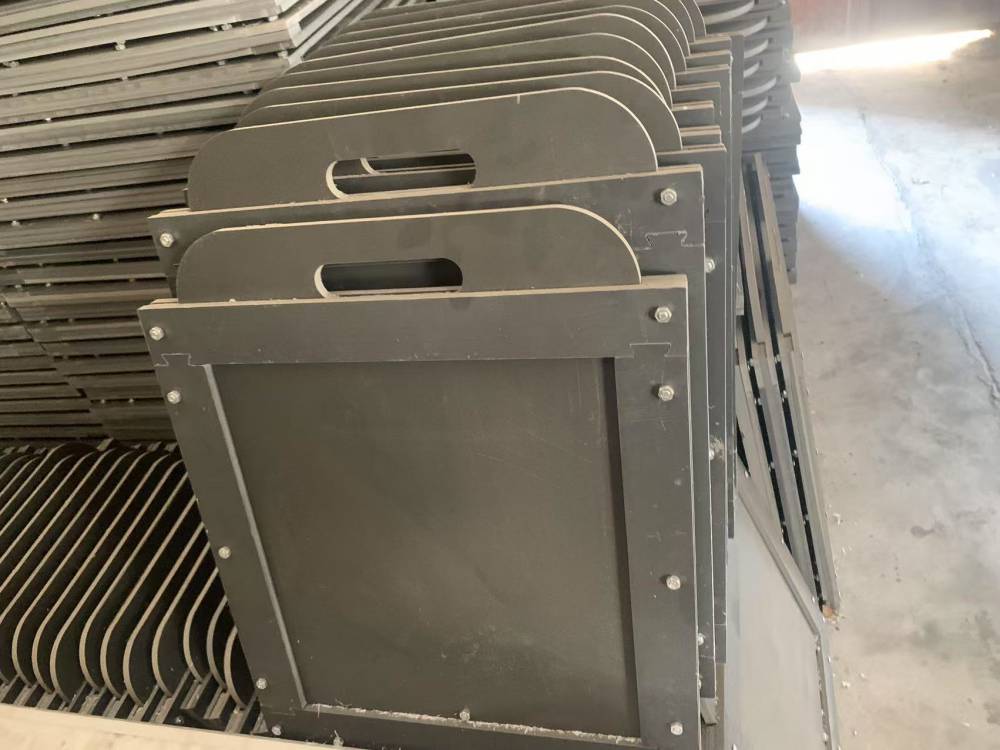

水利灌溉DN600/DN400塑料閘門  防倒灌不銹鋼拍門

鑄鐵拍門

拍門屬止回閥類產品,主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、碳鋼、鑄鐵等多種材料。該產品是安裝在江河邊排水管出口的一種單向閥,當江河潮位出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。

基礎:

1、拍門應垂直安裝在設有地腳螺栓的鋼筋混凝土框上,框面應用200號水泥砂漿找平、抹光。

2、混凝土框應與箱涵基礎做成整體,框架應有足夠強度,地腳螺栓應預埋并保護好螺紋不被損傷。

3、地腳螺絲的布置應以垂直線為基準。

4、在拍門四周應留有500mm安裝空間(擰緊螺絲)。

5、在拍門蓋下方設置沉砂池(槽),在拍門蓋開閉范圍內應無障礙。

安裝:

1、清理干凈框梁上的水泥、雜物、油污,涂上耐水密封膠泥(或膠墊),將拍門安裝于框梁上的地腳螺栓上,并對稱均勻地多次擰緊螺母,邊擰邊檢查拍門蓋與拍門座密封面情況,擰緊全部螺栓后,拍門蓋應能開閉自由,無卡阻現象,密封面應無間隙。

2、地腳螺栓、螺母、墊片應采用鍍鋅件或不銹鋼件,或者安裝完后刷二遍防腐涂料,每根地腳螺栓配螺母、平墊、彈墊各一個。

3、地腳螺栓分布應以垂直線為基準并伸出基礎平面一定長度。

4、拍門安裝時,軸線應水平,水平基準線可按拍門內管底軸線方向定。

5、復合材料拍門也可以用種植螺栓、膨脹螺栓安裝、固定。在平整竽的混凝土框面上按拍門法蘭螺孔位置畫出鉆孔位置,按種植螺栓、膨脹螺栓的規格大2mm的鉆頭鉆孔,加入化學藥劑,螺栓固化后即可安裝拍門。(其具體操作見種植螺栓說明)

6、安裝混凝土澆筑式拍門時,用支撐物固定好拍門,并使其中心線略為往上翹起1~2°,拍門鉸軸應水平安置。澆筑時不能讓水泥、砂石進入拍門密封面、鉸軸。

一、 概述

拍門屬止回閥類產品,主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、碳鋼、鑄鐵等多種材料。

??該產品是安裝在江河邊排水管出口的一種單向閥,當江河潮位出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。該產品是我公司自行研制開發出來的產品。該產品以Q/TF-B2771行業技術標準為準;按GB/T13927試驗要求進行試驗;設備公稱壓力(PN):0.25-1.6Mpa;公稱通徑(DN):200-2000mm。

拍門適用于給排水及污水處理工程的各種管道和水渠道作溢流、止回之用,亦可用作各種豎井井蓋,它僅用于單向水流的出水口。

三、結構特點:

拍門具有流道正向單向開啟和反向關閉的作用。拍門的閥蓋借助于自身配重的平衡作用,在水流的作用下使門頁自動開啟或關閉,或稍加外力作用使門頁開啟或關閉;拍門蓋上設有拉環,拉動拉環此蓋的開啟角度應大于60度,無卡阻現象,開關應自由靈活,當拍門部分泡在水中,管道內部壓力較大,反向壓力較小時,拍門允許部分泄漏量,當河道水壓增大時,拍門將自動關閉密封。

四、拍門的安裝使用及注意事項:

1、拍門安裝可與法蘭連接,可與預埋板焊接,或二次澆注;

2、浮箱拍門在使用過程中,可通過向門頁密封腔體內注水或放水的方法改變門頁的比重,以達到*開啟效果。

3、拍門安裝后,門座與門頁間有3mm左右的間隙屬正?，F(xiàn)象,當門頁承受一定的反向壓力時,間隙會減少以致消失。

4、拍門在使用過程中應保持其流道、密封圈不被石塊、樹枝等雜物卡堵,從而影響密封效果。

5、經常清理拍門下方沉砂池內的積物,保持拍門支耳孔、鉸軸潤滑良好,開啟靈活。鑄鐵拍門 復合材料拍門


強禹內徑700mm不銹鋼拍門 節能型側翻式拍門使用壽命長

適用范圍 :適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。

傳統鑄鐵拍門,使用鑄鐵制作而成.本身強度高,剛性強.因為傳統鑄鐵拍門,采用鑄鐵材料,密度比較高,重量比較重.致使鑄鐵拍門價格較高,性能較差.鑄鐵拍門,其他金屬制拍門,其很差的防盜特性,也給排水系統的工作造成了隱患.玻璃鋼拍門,無回收利用價值,正解決了這個問題.鑄鐵拍門引起原材料重,雖然原材料單價低,但是引起其重量遠超玻璃鋼材料的重量,所以,鑄鐵拍門價格相對于玻璃鋼拍門價格,并沒有很明顯的優勢.然而在性能上,玻璃鋼拍門的性能性遠超鑄鐵拍門. 因為鑄鐵拍門重量大,致死其開啟難度高,水頭損失大.而本來玻璃鋼拍門卻不存在著個問題.

強禹內徑500mm不銹鋼、鑄鐵、型鋼、復合材料下水管道用拍門

河北揚禹水工機械有限公司是國內*的拍門生產廠家。

本公司擁有十幾年拍門門生產經驗,大膽,研發寧海拍門.可提供DN200-DN2000拍門,有復合材料拍門,玻璃鋼拍門,圓形,方形拍門,浮箱拍門,平板拍門等等,可來樣或來圖定做各樣拍門,歡迎新老客戶積極采購。

拍門:安裝于排水管道的尾端,具有防止外水倒灌功能的逆止閥。 適用介質:水,河水,江水,海水,生活,工業污水 適用范圍:適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。
鑄鐵

拍門的詳細信息

在現代的日常生活中,我們都很少會了解到鑄鐵拍門,也很少有會了解鑄鐵拍門的用處,也許大家每天都會看到它,只不過不在意罷了,它就像公路上的石子,雖然很少有人會注意到它,但是它卻是為人們提供著方便,而鑄鐵拍門與石子還有著很大的不同,特別是在城市中,他的作用是不容忽視的,它有著城市的“肛門”之稱,雖然這個稱呼不那么好聽,大家可以看出它的作用了,從應對暴雨的過程中就可以發現鑄鐵拍門的作用,如果一個城市道路中的鑄鐵拍門設計不合理,就會使整個城市的排泄系統陷入,造成大量的積水,跟人們的生活帶來影響,也可能給人們的財產帶來損失,一些城市街道因大多鑄鐵拍門的設計問題及城市排泄系統的不足終導致大量汽車被浸水,使許多車主欲哭無淚,損失***,當城市的排泄系統出現問題了,一旦暴雨來臨,就會使整個城市變成一片******,因為在城市大量的地面被硬化,地表徑流的作用發揮不大,大量積水通過地下管道排到江河湖海,而一旦城市排泄系統出現故障,損失將是不可估量的,而鑄鐵拍門在城市排泄系統中的作用是不可或缺的,所以鑄鐵拍門的作用是一頂點都不容得馬乎的。鑄鐵拍門、復合材料拍門
鑄鐵拍門廣泛應用于水利工程設備,是農田灌溉、水產養殖、污水處理廠、水利發電站、水庫、河流(水閘、堤壩、渠道、涵洞、管道)等進水閘、退水閘的配套機械。
