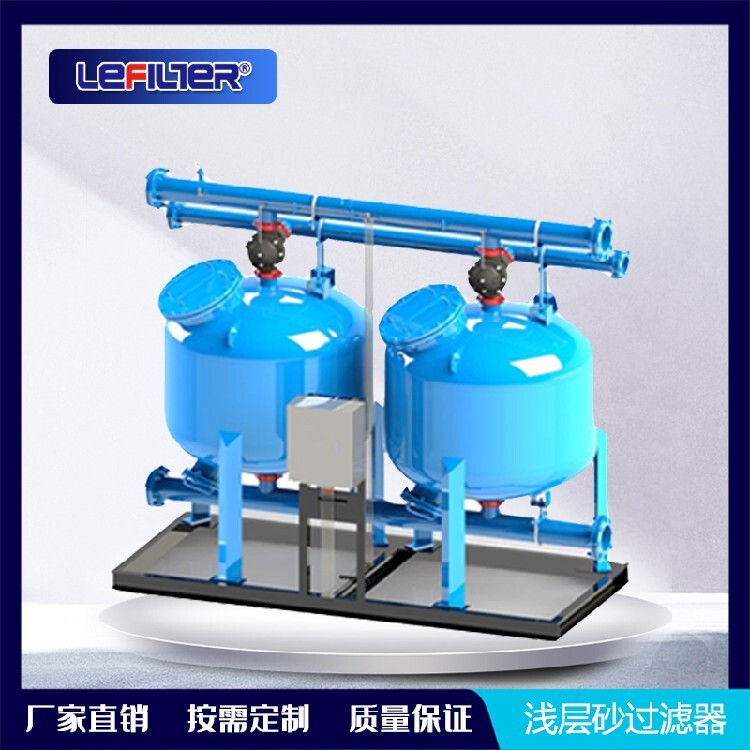

技術參數：
品牌：LF
罐體尺寸：Φ600*1550
單罐大流量：15T/H
進出口規格：DN50
工作壓力：1.0mpa
工作溫度：10-80℃
罐體：可多罐并聯
罐體材質:Q235碳鋼材質
濾料：石英砂
過濾介質：液體
管道材料：碳鋼噴涂聚酯，或者PP塑料；
閥門材料：鑄鋼，或PVC等塑料
管道接口：標準接口，尺寸可按照實際要求定做

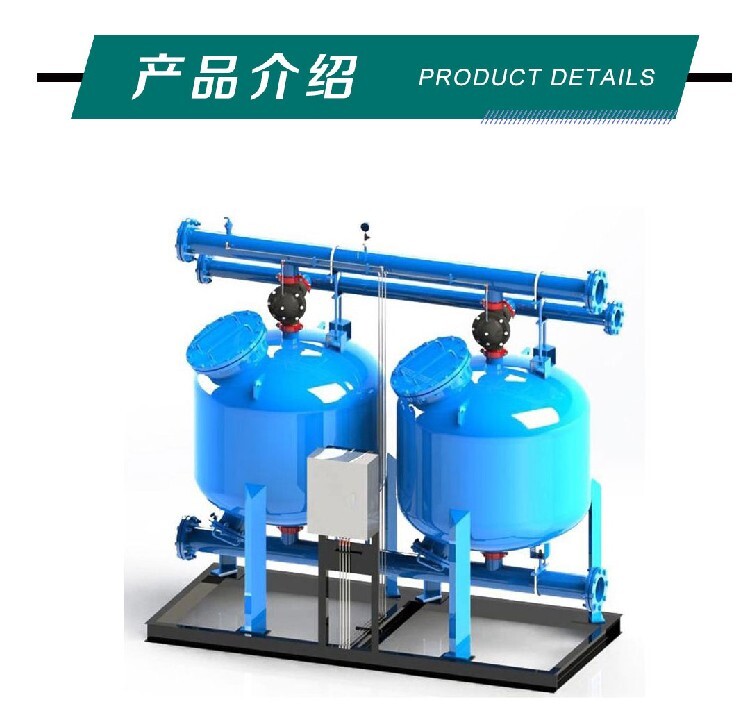

淺層砂過濾器三省原則：
省電：系統擁有自動反沖洗閥，砂過濾罐的反沖洗不是同時進行，而是在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。同時與其他砂過濾設備相比，其所需要的過濾水泵揚程要低6-7m。
??省水：系統由補水器及集水器，統一規格罐體，使得反沖洗時不需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水是過濾過的清潔水，故所消耗的反沖洗水量小。單個罐的反沖洗水量?jī)H為1m3/分，反沖洗時間為2-3分鐘。
??省維修費用：整套系統沒有機械或電動閥門，多功能閥來控制系統的反沖洗。由于多功能閥無磨損、壽命長，管理費用低。

操作設備的步驟：
1、開機前的準備：
（1）、操作人員持有操作牌，由專人操作，如操作人員不在，由班長指派熟悉該設備人員操作；
（2）、檢修后的過濾器，應檢查各部件的連接及配合是否牢固，松緊是否合適；
（3）、過濾器周圍如有障礙物應及時清除。
2、操作順序：
（1）、過濾開始運行。分別關閉過濾器進口閥門，過濾器出口閥門。打開過濾器旁通閥，待水流通過旁通閥1-5分鐘后，打開過濾器的進水及出水閥門，再關閉旁通閥。過濾器的運行、反清洗壓力由出水閥門調節。在反清洗時出水壓力應保持在0.28MPa以上，達到佳清洗效果。
（2）、反清洗運行。當過濾器運行一定時間后，濾渣會堵塞縫隙，造成過濾器進出口管道有差壓形成。可從進出口壓力表上觀察壓差的數值，當壓差達到設定的0.05Mpa時，或者到達設定過濾時間5.0h時，進行自動反沖洗。如過濾器清洗后保持較高的差壓，應關閉出水閥門強制清洗一個過程。
注：為了過濾器的佳清洗效果，過濾器的出水壓力應保持3.2 MPa 以上。或者在過濾器在清洗時，出水壓力應保持2.8 MPa以上。如出水壓力達不到要求，應在過濾器出水口安裝持壓閥，清洗時達到壓力要求（0.3MPa）。

過濾器特點：
1. 高濾速，低壓損，解決普通機械介質過濾器濾速慢，流量小的問題。
2. 模塊化設置，占地面積小，配管少，投資省。占地面積減少 40% 以上，配管工程量減少 50% 以上。
3. 手動、半自動、全自動反洗可選，充分滿足您的需要。
4. 反洗水源可選系統內、水塔或外源水源，并可自
動切換 ( 特殊要求時。
5. 可多單元組合，處理流量可任意擴充。
6. 殼體及管路由碳鋼 Q235B、也可采用不銹鋼材質
制作。
7. 核心部件采用原裝進口 (BERMAD、BACCARA、
SIEMEN、MITSUBISHI)。
8. 過濾單元采用單腔設計，反洗效果更好，跑砂率
更低。
9. 集水器可選不銹鋼 /ABS 材質，壽命更長。
10. 出水管設置在單元底部，水阻更小，檢修更方便。

反洗狀態：
隨著雜質在填料層中不斷聚積 , 內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時 , 系統將
自動激活定壓差裝置使其轉換至反洗狀態 , 當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗 , 更便
于清洗聚積起來的雜質。
當系統處于反洗狀態時 , 過濾仍然繼續 , 其中要進行反洗的標準單元砂缸不進行過濾 , 系統中其它標準
單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸 , 其余仍送到用戶處。反沖洗污水則通過
水力閥的反洗排水口被排出。在高速砂缸過濾系統中 , 特殊的集水器設計可使填料之間填料相互搓洗 ,
大限度地提高反沖洗效率 , 減少所需的反洗水（清潔水）, 同時反洗時沒有跑料現象。一個標準單元砂缸
反洗為 3 分鐘 , 反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍 , 定壓裝置給出復原信號，水力閥
恢復到過濾狀態 , 下一個標準單元砂缸則準備進入反洗狀態 , 系統還可以通過時間控制反洗、默認 4 小時反
洗一次，根據工況現場調整時間、雙系統控制不分主次，哪個先到先執行。

技術參數
1．處理效果
進水濁度：＜ 30FTU，出水濁度：＜ 10FTU；
2．工作環境參數
① . 工作溫度：5-60℃；
② . 工作壓力：≤ 0.6MPa；
③ . 進水水壓：≥ 0.3MPa； ④ . 反沖洗背壓：≥ 0.3 MPa（如果≤ 0.3MPa 需要在出水總管增加調節閥）；
⑤ . 進出口壓差：0.02-0.05MPa。
3．運行參數
① . 工作方式：壓力式；
② . 運行方式：水流自上而下；
③ . 過濾速度：30-60m/h ；
④ . 反洗方式：內源反洗；
⑤ . 反洗耗水：1-3%；
⑥ . 反洗強度：4-15L/s·m2；
⑦ . 反洗歷時：10-15min； ⑧ . 反洗膨脹率：40-50%。
4. 控制方式：手動控制、自動控制（時間）
5. 罐體材質：Q235B、304、316L、碳鋼襯膠 。水帽材質：ABS、304、316L
6. 單臺流量：0.5m3/h~230m3/h；
7. 輸入電壓：AC22OV± 10 ﹪ 50-60HZ
8. 輸出電壓：AC24V/ AC220V
9. 負載功率：24W/1A
10. 各路功率：≤ 50W
