什么是ECS植入式橋梁伸縮縫連續裝置

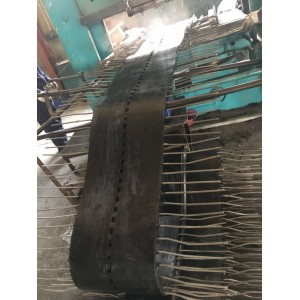

發明內容本發明所要解決的技術問題是提供一種能增強橋面連續處的結構強度提高 橋梁安全性和使用壽命的植入式橋面連續裝置。為此，本發明采用以下技術方案: 它包括彈性材料制成的板，所述板的中間或靠近中間的部位的背面設有排水槽， 所述板上開設有與排水槽相通的落水口。由于采用本發明的技術方案，本發明可 在澆筑橋面混凝土調平層次性預埋安裝在相鄰梁體的連續處，澆筑混凝土時

　　又可以作為澆筑的底模，防止混凝土漿液下滲，并且不再需要另外安裝底模。在 完成橋面瀝青層鋪裝后，由于彈性板本身的抗拉抗彎折性能，對于由于溫度引起 的伸縮以及由于活荷載引起的轉角效應，本裝置不易被破壞。ECS植入式橋面連續伸縮裝置在彈性板背面的排 水槽，可以使得橋面即使產生裂縫后，滲落的雨水可以及時從橋梁兩側排出，有 助于避免橋面瀝青層水破壞的產生，也杜絕了蓋梁遭到雨水侵害的問題，增強了 蓋梁的耐久性，了橋梁結構的安全。

1、衡水橋梁伸縮縫設計不周

設計時梁端部未能慎重考慮，在反復荷載作用下，梁端破損引起伸縮裝置失靈。另外，有時變形量計算不恰當，采用了過大的伸縮間距，導致伸縮裝置破損。

2、衡水伸縮縫裝置自身存在問題

伸縮裝置本身構造剛度不足錨固的構件強度不足，在營運過程中產生不同程度的破壞。

3、伸縮裝置的后澆壓填材料選擇不當

對伸縮裝置的后澆壓填材料沒有認真對待、精心選擇，致使伸縮裝置營運質量下降，產生不同程度的病害。

4、施工不科學合理。植入式伸縮縫裝置，植入式橋梁伸縮縫

施工過程中，梁端伸縮縫間距沒有按設計要求完成，人為地放大和縮小，定位角鋼位置不正確，致使伸縮裝置不能正常工作。這樣會出現下列情況：由于縫距太小，橡膠伸縮縫因超限擠壓凸起而產生跳車；由于縫距過大，荷載作用下的剪切力以及車輛行駛的慣性，會將松動的伸縮縫橡膠帶出定位角鋼，產生了另一類型的跳車。施工時伸縮裝置的錨固鋼筋焊接的不夠牢固，或產生遺漏預埋錨固鋼筋的現象，給伸縮縫本身造成隱患；施工時伸縮裝置安裝的不好，橋面鋪裝后伸縮縫澆筑的不好，使用過程中，在反復荷載作用下致使伸縮縫損壞

什么是ECS植入式橋梁伸縮縫連續裝置

公路橋梁中簡支梁(板)端部連續縫處一定范圍內梁板鑿除找平,找平深度不大于5厘米而且這些止水條遇水后會自動膨脹,并在兩端護欄處挖出或者預留槽口,以便安放排水管。找平時如有沿梁端縫兩側各2厘米內的要求伸縮縫在平行、垂直于橋梁軸線的兩個方向梁板,在深度方向至少3厘米內應予以鑿除。

ECS橋面連續裝置在澆筑橋面混凝土調平層次性預埋安裝,了接頭處的橋面鋪裝層的平順。澆筑混凝土時作為澆筑底模,防止混凝土漿液下滲,并且不再需要另外支立模板。在完成橋面瀝青層鋪裝后,由于裝置本身的抗拉性能,當四季溫度變化導致梁板伸縮時,可以抵抗由于此引起的拉伸應力;由于裝置的高彈性氣墊效應,當活載效應導致梁板撓曲轉動時,能夠減小連續部位的彎矩效應,減少了鋪裝層的產生裂縫的可能性。在裝置下方設有排水管道,干燥的外界環境,增強了蓋梁的耐久性;尤其是對存在裂縫的蓋梁,干燥的環境避免了鋼筋銹蝕,了蓋梁的承載能力
