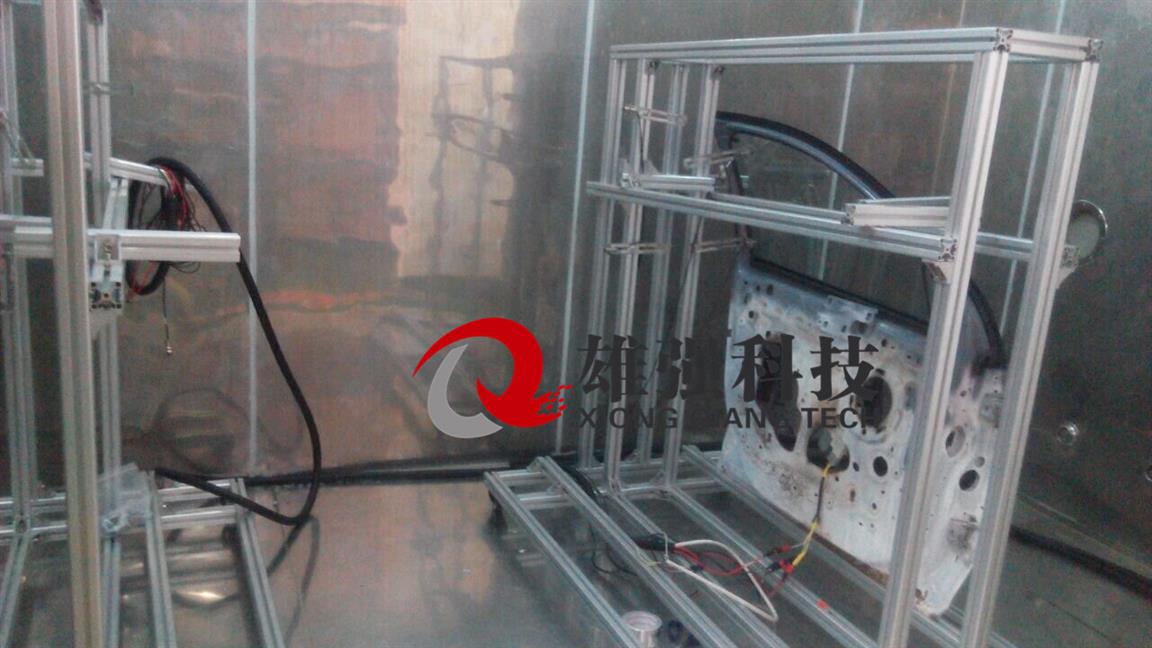

一、設備簡介：

該試驗臺主要用于各種電動、手動實車門玻璃升降器耐久性能檢測，并根據檢測結果判定產品是否合格。試驗可以分為1到4個工位。

主要技術功能和參數：

1、電動實車門玻璃升降器可檢測、電流、速度等相關參數

2、手動實車門可繪制電流－時間－位移、扭矩－位移等性能曲線

二、滿足標準：    1、QC/T636-2000    《汽車用電動玻璃升降器》。    2、QC/T626-2008    《汽車玻璃升降器》。

三、試驗參數：    1、直流電源：0～30V可調，0～30A可調。    2、玻璃升降電機電流檢測:0～20A。    3、可在溫度為-40℃~80℃的環境下試驗。

四、試驗對象：    繩輪式、齒輪式、軟軸式電動升降器。

電動玻璃升降器檢測項目：
電流特性檢測、關閉力檢測、防夾性、行程檢測、上升和下降運行速度檢測、上升和下降時間檢測、自鎖性檢測、耐過壓檢測、熱保護檢測、耐久性試驗。

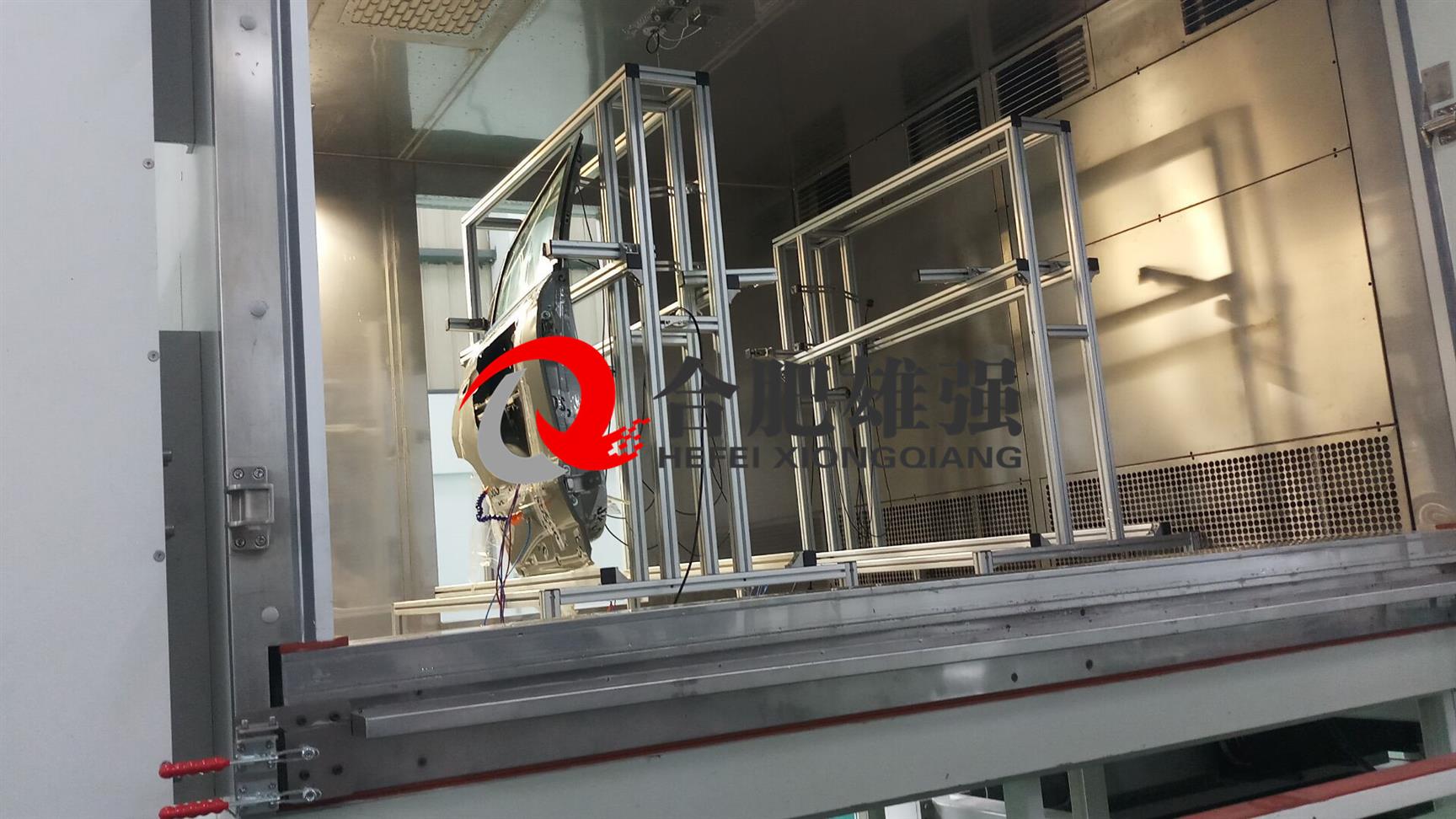

汽車玻璃升降器模擬試驗臺
一、功能簡述
試驗臺主要用于轎車、PK及SUV車型手動、電動玻璃升降器進行模擬門性能試驗，可對各類車側門交叉臂及繩輪式玻璃升降器的綜合性能進行試驗。通過試驗，檢測車輛側門交叉臂及繩輪式玻璃升降器等機構及緊固件的功能質量等。
該系統由控制系統、試驗設備標定裝置及其它輔助設備等部分組成，各部分結構緊湊，布局合理，人機交互界面良好。
二、依據標準
QC/T 626-2008 《汽車玻璃升降器》
QC/T 636-2014 《汽車電動玻璃升降器 》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。
三、試驗臺組成結構
檢測單個電動玻璃升降器電流和電壓特征曲線圖、關閉力檢測、防夾性、上升和下降運行速度檢測、上升和下降時間檢測、電機的保護特性檢測、自鎖性檢測、過電壓檢測、耐久性試驗、防夾裝置耐久性、實時工作電流檢測、堵轉電流檢測、系統阻力檢測等。
四、試驗臺布局
1）試驗臺架采用鋁型材的框架結構，臺面板為15mm厚的鋼板，表面磨光鍍鉻
處理；臺架底部四角安裝有的角輪組件，可實現自由移動和落腳支撐。
2）采用配重塊安裝于直線軸承導桿機構上下運行，機械摩擦力?。粌啥嗽O(shè)計有磁粉制動阻尼機構，可對模擬玻璃上升下降時兩端的阻尼進行加載，并安裝有力傳感器實施加載阻力檢測。模擬玻璃重量為定值，通過增減配重調整試驗要求的模擬玻璃重量。
